纳米牙科复合树脂配方(NHC)

• 主要成分
• 适用情况
• 优势
• 机械指标
• 竞品比较
• 产品系列

主要成分

• BIS-GMA，UDMA，TEDGMA，γ-MPS，矿物填料，光引发剂，稳定剂等

• 聚合物占21.6wt％，矿物填料占78.4％

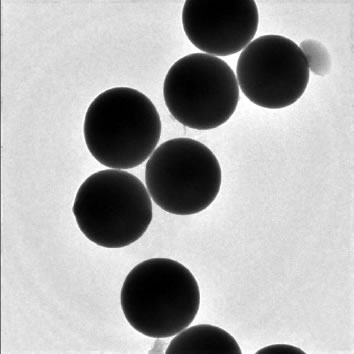

• 玻璃粉末的颗粒度≤3um，纳米级的球形二氧化硅≤0.04um

• 其他成分: 光引发剂，极化抑制剂和颜料

适用情况

• 前齿的1, 3, 4类蛀牙和所有牙齿的5类蛀牙

• 后齿的1，2，4类

• 大面积龋齿修复

• 美观修复

• 牙冠修复前的牙齿填充

优势

• 满足美观需要

• 简单的临床操作

• 比使用汞合金胶囊更容易制备腔体

机械指标

性能	数值
抗弯强度（MPa）	128
抗压强度（MPa）	273
硬度（兆帕）	68
收缩率（％）	2.37
吸水率（ug / mm3）	20
溶解值（ug / mm3）	0.56
固化深度（mm）	>2.5

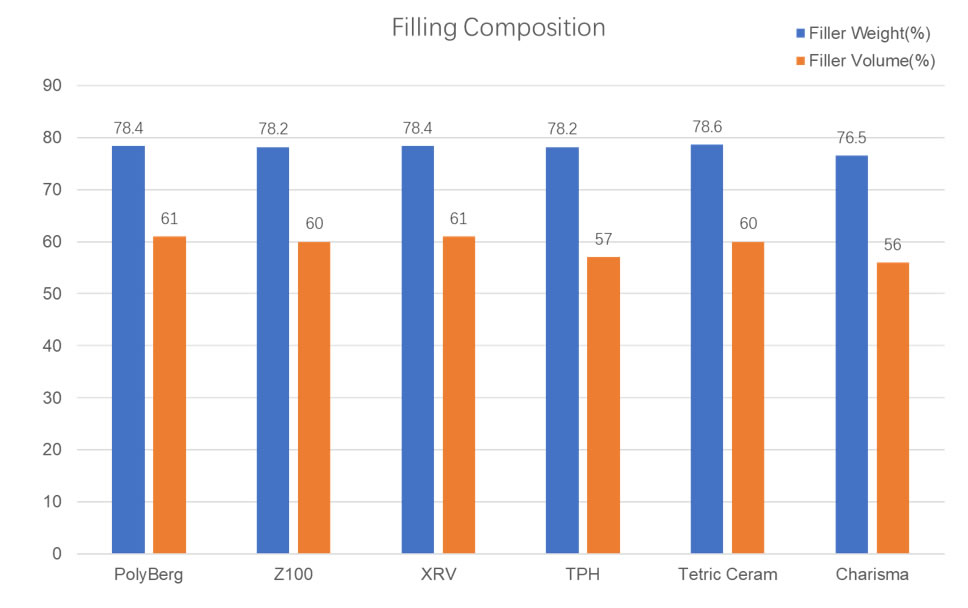

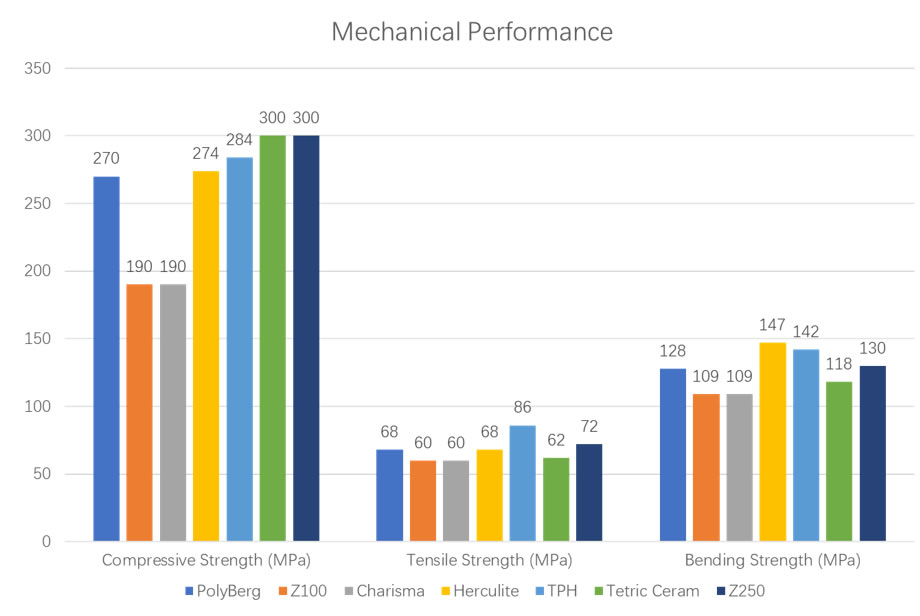

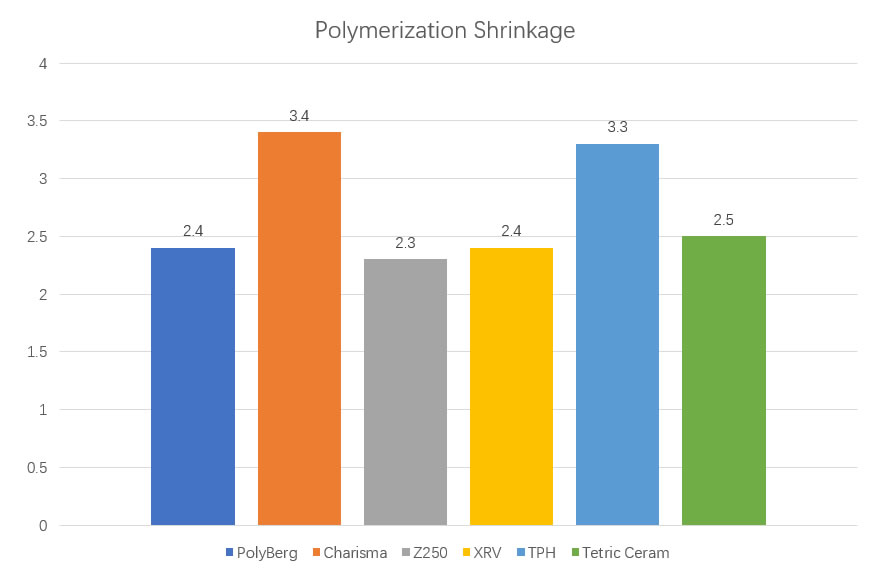

竞品比较

产品系列

产品系列	通用型	后齿型	预固化型
填充百分比（％）	78.4	79.4	83
平均填充量（um）	0.7	0.6	0.4
抗压强度（MPa）	270	278	330
抗弯强度（MPa）	120	128	125
弹性模量	9880	11200	12800
维氏硬度	60	68	78
固化收缩率（％）	2.4	2.4	1.8

通用型 (01001)

++性能++

• 适用于前齿和后齿
• 高性价比，国际品质和合理的价格
• 卓越的可操作性， 不粘仪器
• 低聚合收缩率，<2.4％
• 持续释放氟离子，有效防止二次蛀牙，高机械性能：高耐腐蚀性，抗弯强度> 120MPa，抗压强度> 270MPa，表面硬度> 60MPa
• 良好的抛光性能。 无机填充材料的比例高达78％，平均直径为0.6微米
• 符合VITA比色板要求，后处理效果稳定且令人满意
• 良好的X光不透性

---

后齿型 (01002)

++性能++

• 适合后齿修复
• 更好的机械性能和耐磨性
• 更高的填充率可达82％（重量）

---

流动型 (01003)

++性能++

• 良好的流动性和物理性能
• 极低的聚合收缩率
• 金属针尖确保没有气泡

---

双固化核心型 (01006)

++性能++

• 双重聚合反应，化学和光固化确保了高达360MPa的优异机械性能，并且核心抗弯强度> 165up
